1U猫キー屋 (ymknのキーボード屋)中央テンキー横長キーボード KeeBar S 自作キット
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定基板・プレートのみ発送までの日数：3日以内在庫なし¥ 5,500
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定フルセット発送までの日数：3日以内在庫なし¥ 18,000
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定フルセット（B品）発送までの日数：3日以内在庫なし¥ 10,000

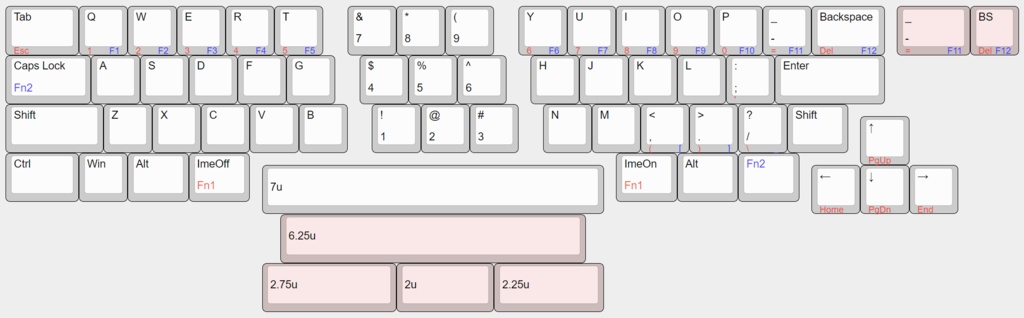

中央にテンキーがある横長サイズのキーボード「KeeBar S（キーバー エス）」の自作キットです。 数字行と一部記号キーが省略された「40%レイアウト」を中心で分割し左右に離して配置することで、40%レイアウトの良好な運指性を維持しつつも分割キーボードのように肩を広げた姿勢を取ることができます。 空いた中央にはテンキーを配置しており、数字入力へのアクセス性を確保しています。キーマップはカスタマイズ可能ですので、テンキーの代わりに好きな機能を割り当てることができます。
！注意！
※完成品ではありません。組み立てが必要です。 ※ご自分で追加の部品を用意いただく必要があります。 ※基本セットにケースは付属していません。ケースデータを公開していますので、ご自分で3Dプリントできます。
前バージョンとの違い
前バージョン（KeeBar）はこちらです。 https://ymkn.booth.pm/items/5343878 KeeBar S は前バージョンのKeeBar（無印）のマイナーチェンジバージョンです。コンセプトやキー数、レイアウトは同じですが、下記のような変更点があります。 ・スペースキーの分割バリエーションを2.75u, 2u, 2.25uの1パターンに固定 ・右上2キーのサイズを入れ替え可能に（1u, 1.5u） ・ネジ穴位置の変更 ・RP2040-Zeroのはんだ付けにピンヘッダを使わず、基板に直接はんだ付けするよう変更 ・高さが低くなった（3mm程度）
内容物

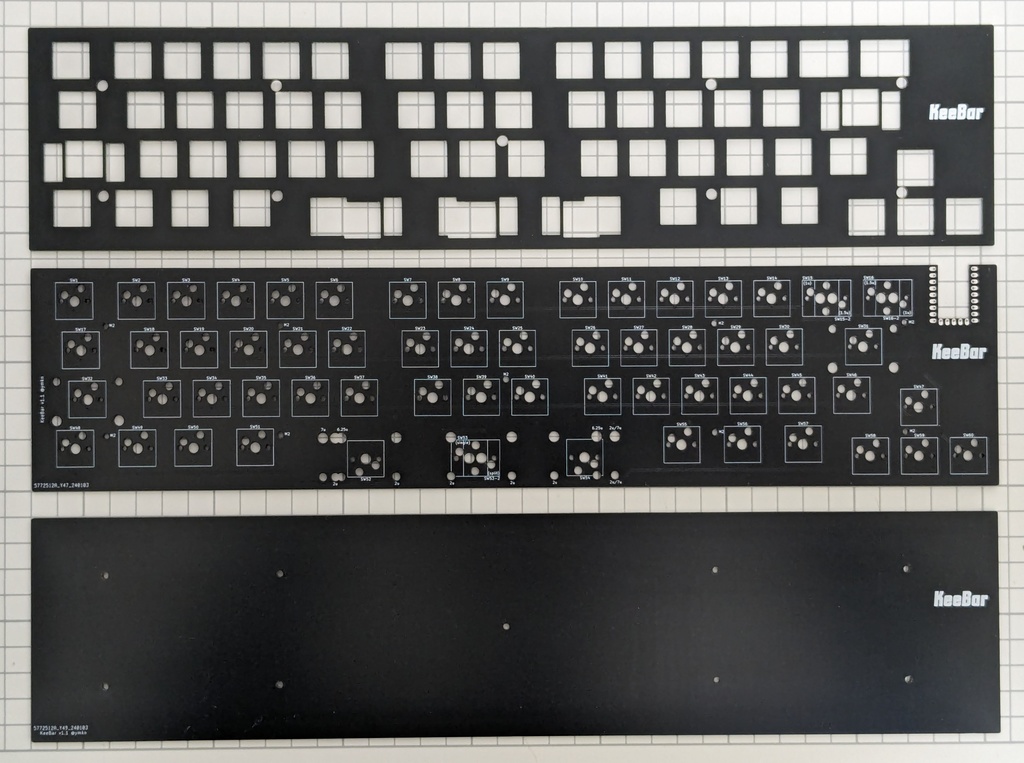

・KeeBar S 基板 ... 1 ・KeeBar S トッププレート ... 1 ・KeeBar S ボトムプレート ... 1 ・六角スペーサー 7mm ... 10（うち予備1） ・M2ネジ 5mm 20（うち予備2）
別途ご自身で調達が必要な部品
・Waveshare RP2040-Zero ... 1 ・1N4148W ダイオード (SOD123) ... 60 ・MX互換スイッチソケット ... 63 ・MX互換キースイッチ ... 60 ・MX互換キーキャップ ... 必要数 ・2uサイズPCBマウント型スタビライザー（左Shift、Enter用） ... 2 ・7u or 6.25uサイズPCBマウント型スタビライザー ... 1 ・【スペース分割する場合】2uサイズPCBマウント型スタビライザー ... 3
ビルドガイド
https://github.com/ymkn/KeeBar/blob/main/doc/buildguide_s.md
ケースデータ
下記データを3Dプリンタやプリントサービス等で出力することでケースを作成できます。 STEP形式 https://github.com/ymkn/KeeBar/releases/download/v1.1/KeeBar1.1-Case.step STL形式 https://github.com/ymkn/KeeBar/releases/download/v1.1/KeeBar1.1-Case.stl ケースを装着する際は、ボトムプレートを外してください。
フルセットについて
フルセットには基本セットの内容物に加えて、下記が付属します。 ・3Dプリント済みケース（Grayish Black） ... 1 ・Waveshare RP2040-Zero ... 1 ・1N4148W ダイオード (SOD123) ... 62（うち予備2） ・MX互換スイッチソケット ... 64（うち予備1） ご自身で用意が必要なのはスタビライザーとキースイッチ、キーキャップのみとなります。
フルセット（B品）について
付属するケースが旧KeeBarの流用となります。ネジ穴位置が異なりますので、作者にて開けなおしています（下記画像参照）。 また、高さも異なりますので、10mmスペーサーを追加で同梱します。ケースの底にボトムプレートを敷いて、10mmスペーサーを取り付けることでツライチになります。 裏面に多めに穴が開いてても気にしないよって方、ぜひ。
