Henge40 DIYキット

  • 物販商品（自宅から発送）
    あんしんBOOTHパックで配送予定
    キット本体
    支払いから発送までの日数：3日以内
    残り1点
    ¥ 5,000
  • ダウンロード商品
    発注用データ
    ¥ 0
    無料ダウンロード
    henge40-order-data
    .zip
     (477 KB)
    henge40-order-data.zip

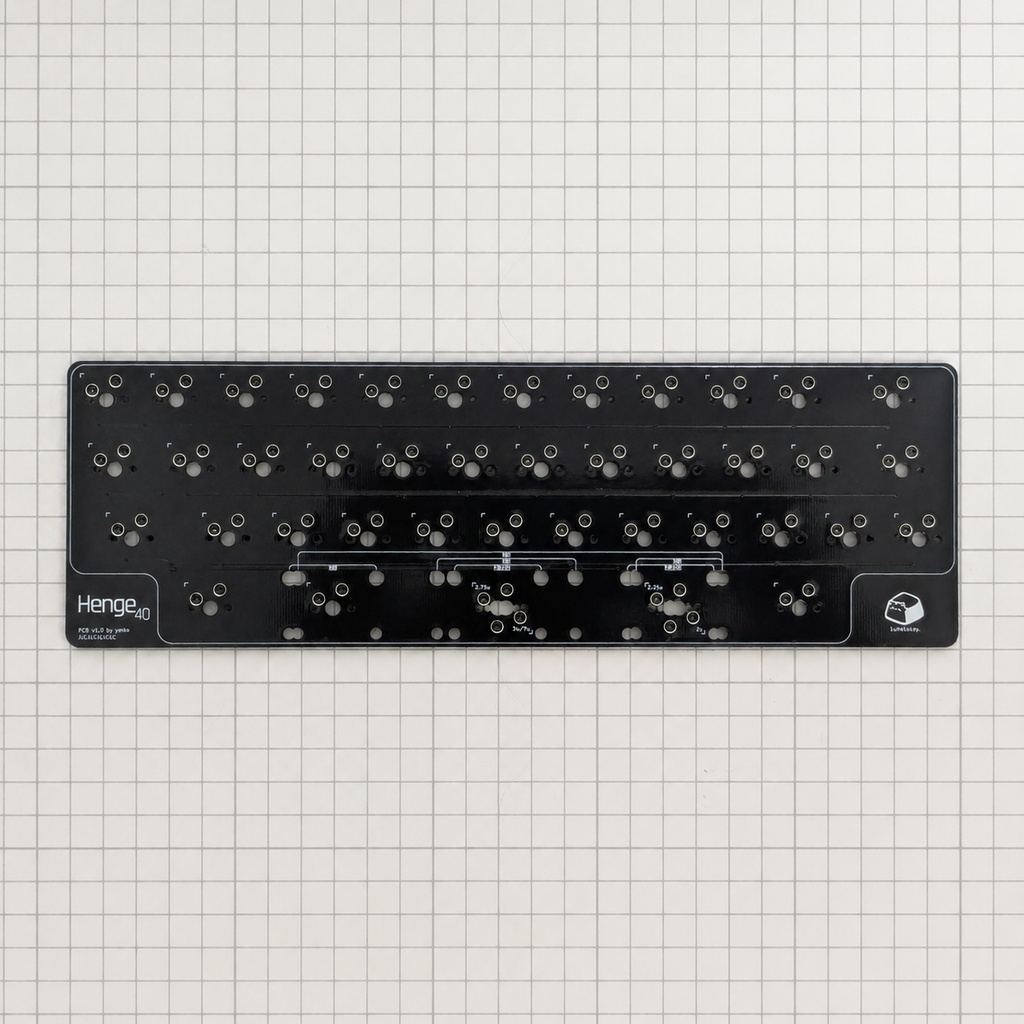

Henge40 ( https://ymkn.booth.pm/items/6482393 ) のDIYキットです。完成品ではなく、ご自身での組み立てや不足パーツの調達が必要なものです。 アルミケースは付属しませんが、付属のボトムプレートを用いたプレートサンドイッチ状態でお使いいただけます。 設計データは後述のGitHubに、発注用データはダウンロード商品（無償）として掲載しております。ご自身や少数の身内での利用に限り、ご自由にお使いください。 必要部品などの情報は当ページにも掲載しておりますが、ビルドガイドにより詳しく記載しておりますので、合わせてご参照ください。

内容物

Henge40 メイン基板 ... 1枚 Henge40 ドーターボード ... 1個 Henge40 スイッチプレート ... 1枚 Henge40 スイッチパッド ... 1枚 Henge40 ケースフォーム ... 1枚 Henge40 ボトムプレート ... 1枚 FPCケーブル 150mm 8ピン 1mmピッチ ... 1本 Damping Ball シリコンゴム ... 4個 M2ねじ(銀) 4mm ... 4個 M2ねじ(黒) 4mm ... 4個 M2ナット ... 4個 M3ねじ(金) 5mm ... 4個 M3ねじ(黒) 4mm ... 4個 M3スペーサー 10mm ... 4個 M3シリコンワッシャー 1mm ... 4個

別途ご自身で調達が必要な部品

MX互換キースイッチ ... 39-41 MX互換キーキャップ ... 必要数 2uサイズPCBマウント型スタビライザー ... 2-3 3uサイズPCBマウント型スタビライザー ... 1 7uサイズPCBマウント型スタビライザー ... 1 ゴム足等の滑り止め ... 任意 ※スタビライザーは採用するレイアウトごとに必要数が異なります。詳しくはビルドガイド参照

必要な工具

M2/M3ねじ用のプラス精密ドライバー (自作ケースを用いる場合は軸径3mm以下の細いもの推奨) ... 1 キースイッチ/キーキャッププラー ... 任意 ピンセットまたはラジオペンチ ... 任意

ビルドガイド

https://ymkn.github.io/buildguide/henge40-diy.html

設計データ・発注用データ

https://github.com/ymkn/henge40 ・PCBやフォームのKiCADデータ ・ケースのFreeCADデータ ・ファームウェア ご自身や少数の仲間で利用するために、このデータを用いて基板やプレート、フォーム、ケースを製造いただけます。 サポートなしです。どうすればいいかわかる人のみご利用ください。 ※営利目的の製造・販売はご遠慮ください
